STM32L010 プロジェクトの作成 / MPUの設定 / Lチカコーディング

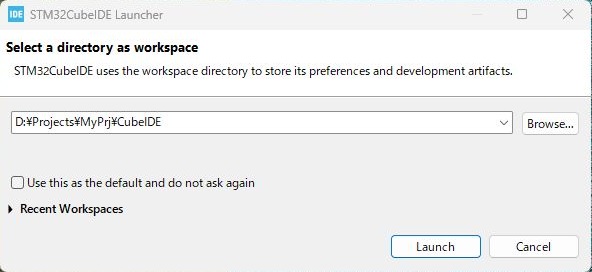

ワークスペースとなるフォルダを選択します。
ここでは、D:\Project\MyPrj\CubeIDE を作成し、ここをワークスペースとして使用します。
プロジェクトを作成すると、このフォルダの配下に作成されます。

次にターゲットデバイスを設定します。 ここではSTM32L010F4P6を選択します。
選択後、NEXTを押下します。

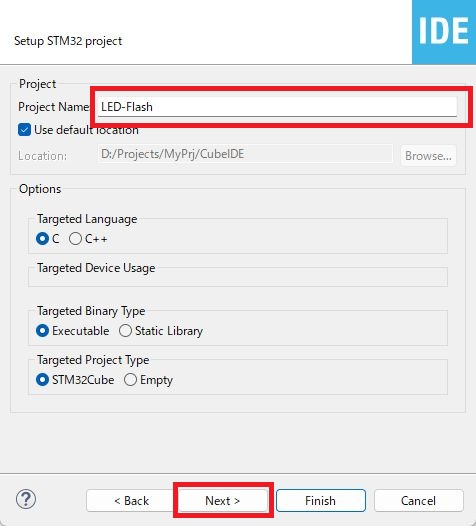

プロジェクト名を入力し、NEXTを押下します。
Next>を押下するとワークスペースが開きます。

プロジェクト名を入力し、NEXTを押下します。
Next>を押下するとワークスペースが開きます。

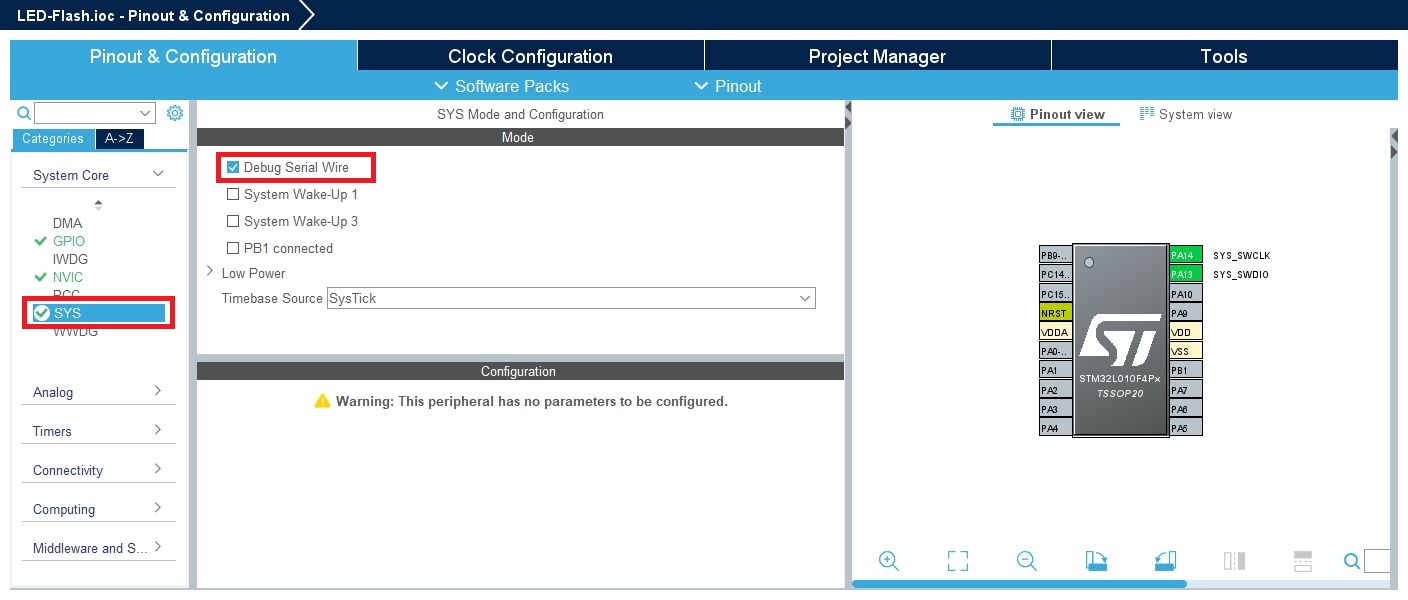

System Core の SYS を選択し、Debug Serial Wire をチェックします。
これで ST-LINK でデバッグが出来るようになります。

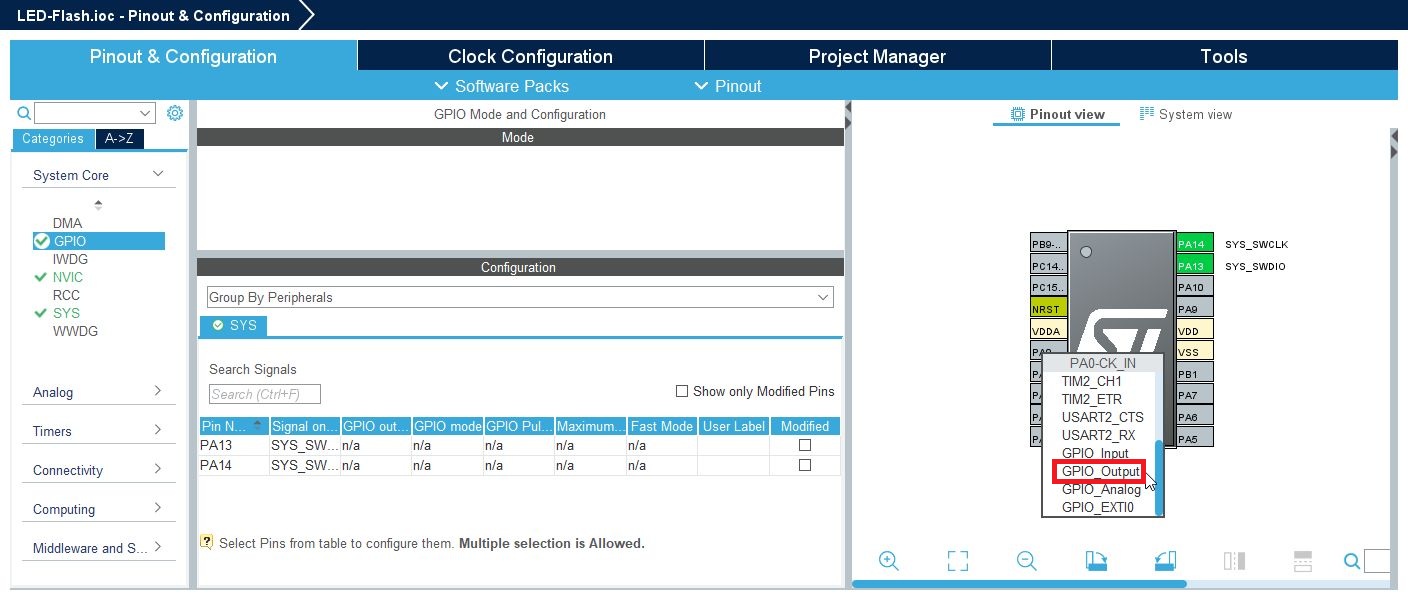

Pinout view 上、PA0 のにマウスポインタを合わせ、左クリックするとリストが表示されるので GPIO Output を選択します。

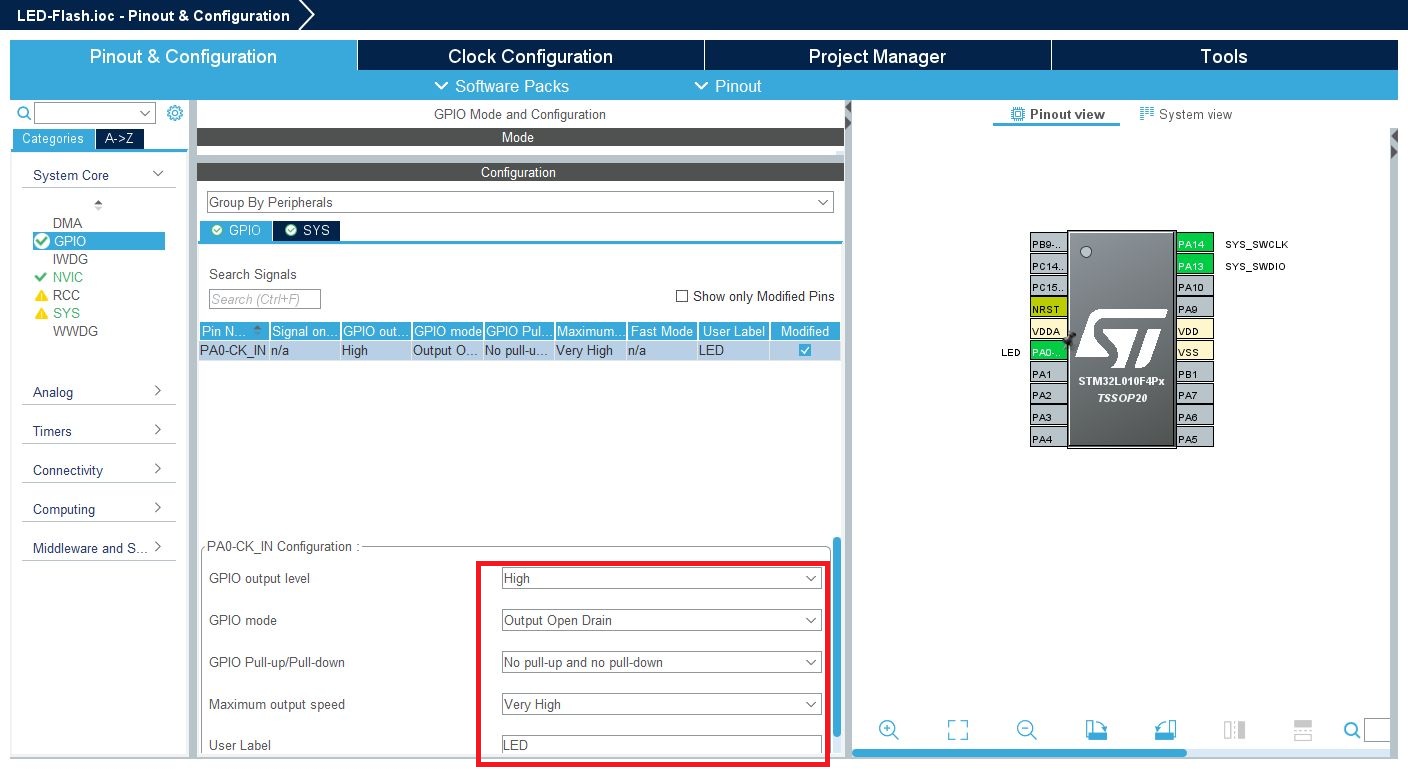

System Core の GPIO を選択し、以下の様に設定します。

GPIO output level
　High
GPIO mode
　Open Drain
GPIO Pull-up/Pull-down
　No pull up and no pull down
Maximum output speed
　Very High
User Label
　LED

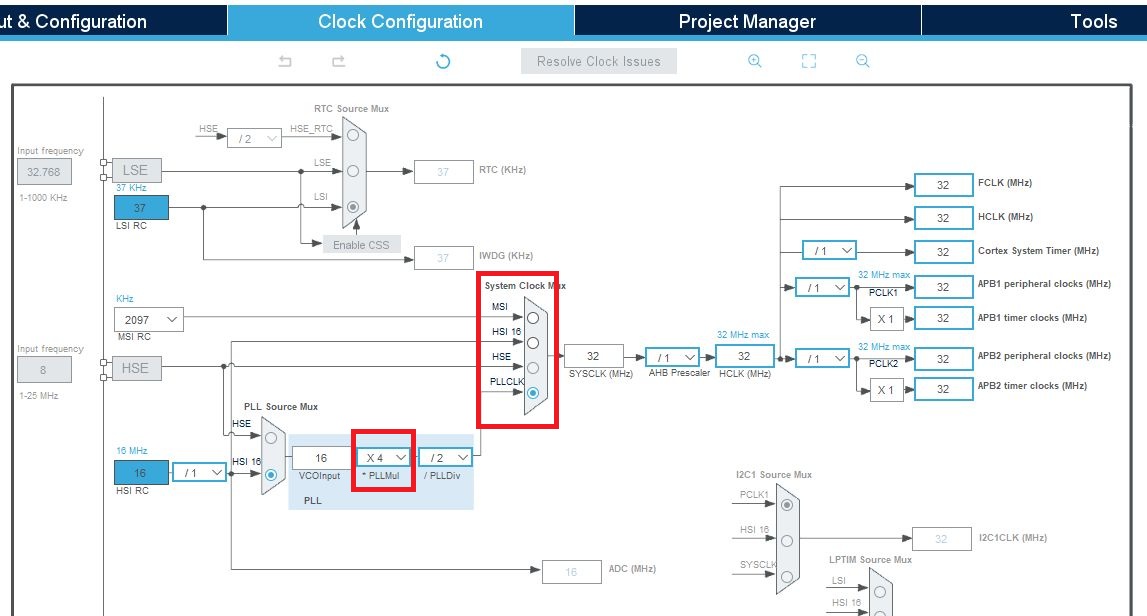

Clock Configuration タブを選択し、以下のように設定します。

System clock mux
　PLLCLK
PLL PllMul
　x4

【Project】メニュー【Ganerate Code】またはメニューバーのアイコンをクリック

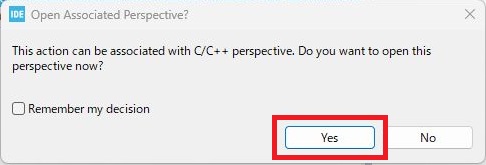

【YES】ボタンを押下するとソースコードが生成されます。

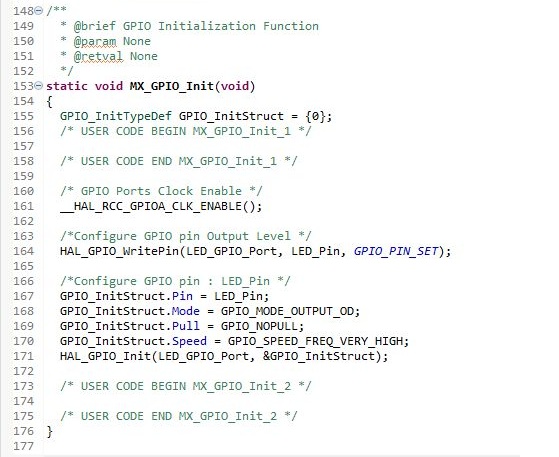

GPIO初期化のコードはこの様になります。

これだけではつまらないので、入力ポートにタクトSWを接続し、タクトSWを押下している間だけLチカさせる処理を追加します。

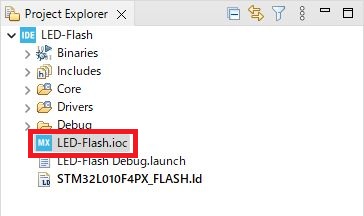

Project Explorer の LED-Flash.ioc をクリックしてPinout Configurationを表示させます。

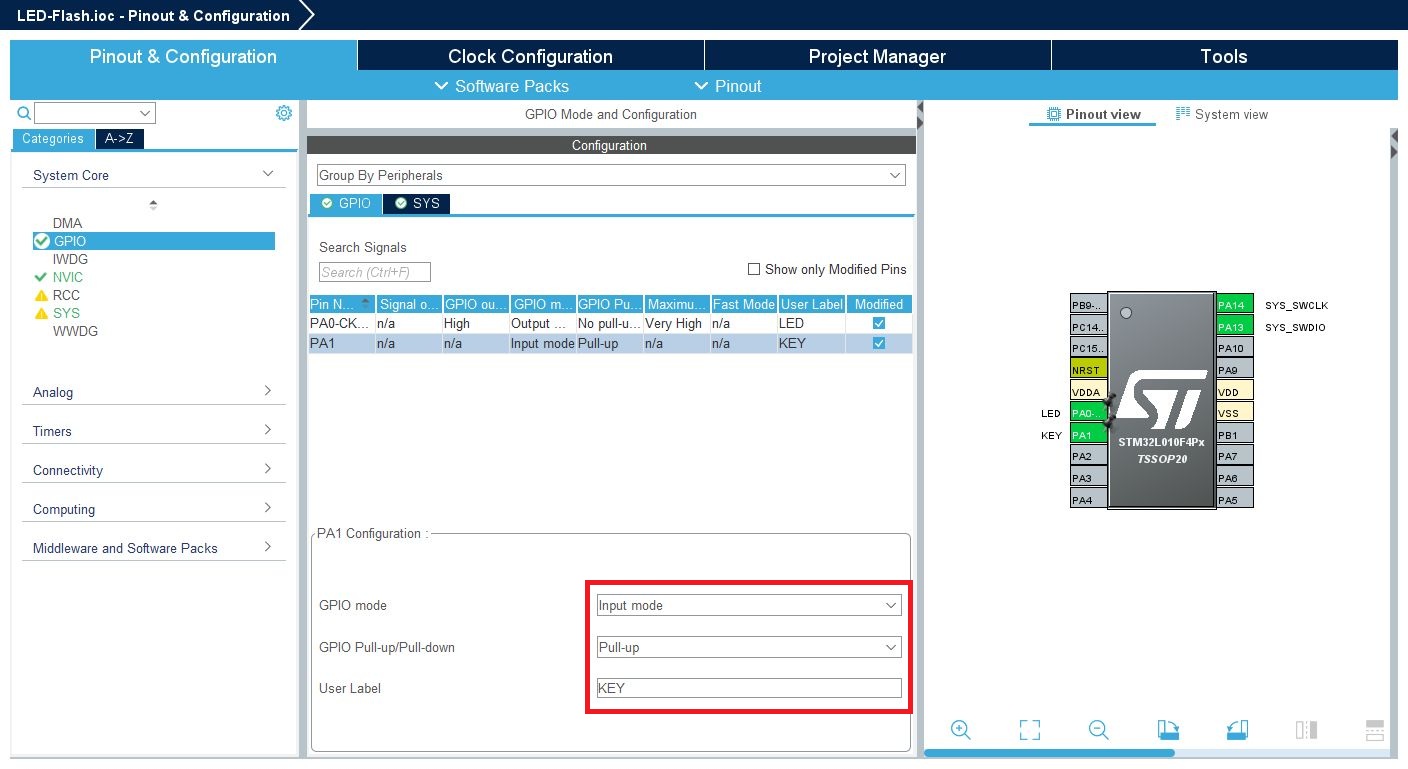

System Core の GPIO を選択し、以下の様に設定します。

GPIO mode
　Input mode
GPIO Pull-up/Pull-down
　Pull-up
User Label
　KEY

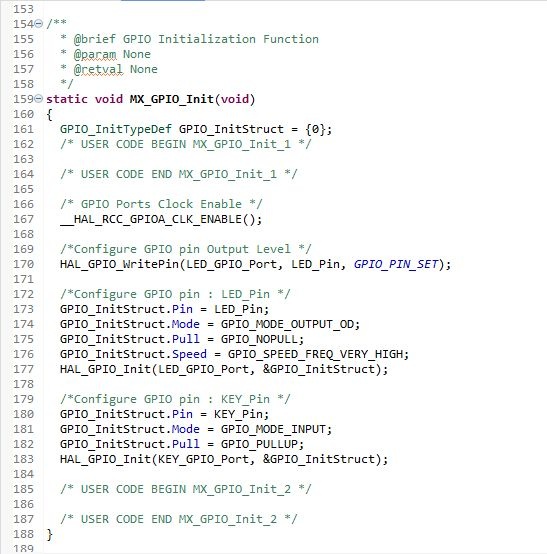

定義した入力ポートの設定処理が追加されました。

Lチカのコーディングを行います。
main()の/* USER CODE BEGIN 3 */の下もしくは/* USER CODE END WHILE */の上に記述します。
ここに記述しないと、次回Code Genertateで削除されてしまいます。
HAL_GPIO_ReadPin()関数でポートKEYの状態を取得します。
トグルはHAL_GPIO_ReadPinで実行しHAL_Delayで250ms待ちます。
HAL_GPIO_WritePin()関数でキーが押されていないときはLEDを消灯させます。

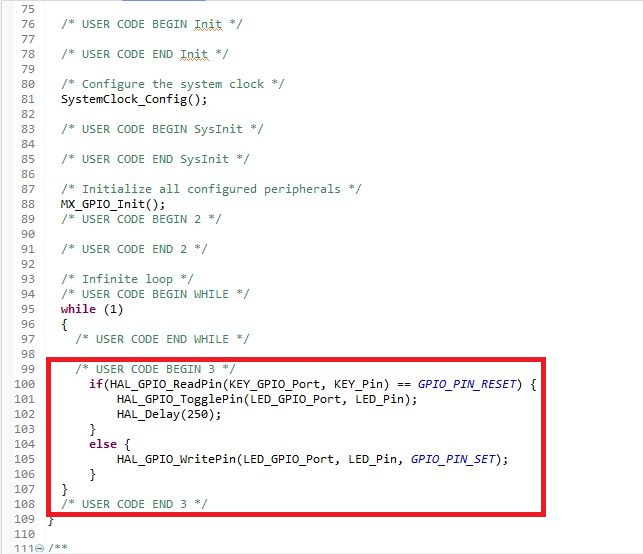

以下は追加したコードです。

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	  if(HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
		  HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
		  HAL_Delay(250);
	  }
	  else {
		  HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_SET);
	  }
  }
  /* USER CODE END 3 */

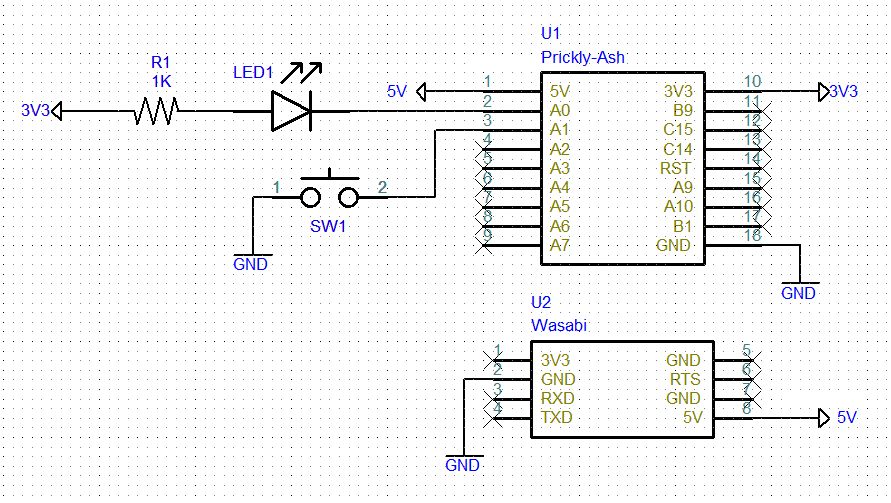

今回の回路図です。
今回、GPIOにLEDをダイレクトに接続していますが、MPUのI_INJは余り大きくありません。
回路図では1KΩを接続し、1.2mA程度にしていますので暗いです。明るくしたい場合はTrを追加してください。
